Налаштування пристрою GPS

Конфігурування на прикладі трекеру Teltonika FMB920

Конфігурування за допомогою персонального комп'ютера

Підготовка

Для виконання операцій з обслуговування трекера необхідно послідовно виконати інструкції від виробника пристроїв, викладені в наступному відео на ресурсі YouTube:

1. Обережно, не докладаючи зайвих зусиль, зняти кришку, підваживши тонким інструментом пластикові защібки.
2. Відключити батарею (якщо пристрій вже був у користуванні).
3. Вставити (або замінити) SIM-карту відповідного розміру (повноформатну або micro-SIM, залежить від конкретної модифікації пристрою).
4. Підключити батарею.
5. Підключити пристрій до зовнішнього джерела живлення, дотримуючись полярності: провідник в ізоляції жовтого кольору - "мінус", помаранчевого кольору - "плюс". Необхідні параметри живлення зазначені на корпусі: напруга від 10 до 30 вольт, максимальна сила споживаного струму не менше 250 мА. Таким параметрам відповідають блоки живлення більшості ноутбуків. Якщо пристрій постійно перевантажується (в ОС Windows звуки підключення безперервно змінюються звуками відключення), це свідчить про недостатню потужність джерела живлення.
6. Переконатися, що пристрій працює, про що свідчить щосекундне блимання світлодіодного індикатора Status.
7. Під'єднати кабелем USB-microUSB пристрій до комп'ютера з ОС Windows.
8. Пересвідчитися в Device Manager, що віртуальні COM-порти коректно розпізнані і мають проінстальовані драйвери. Якщо цього не відбулося в автоматичному режимі, необхідно завантажити та проінсталювати драйвери з сайту виробника.
9. Завантажити програму конфігурування з сайту виробника (TELTONIKA CONFIGURATOR), розпакувати архів та запустити файл Teltonika.Configurator.exe

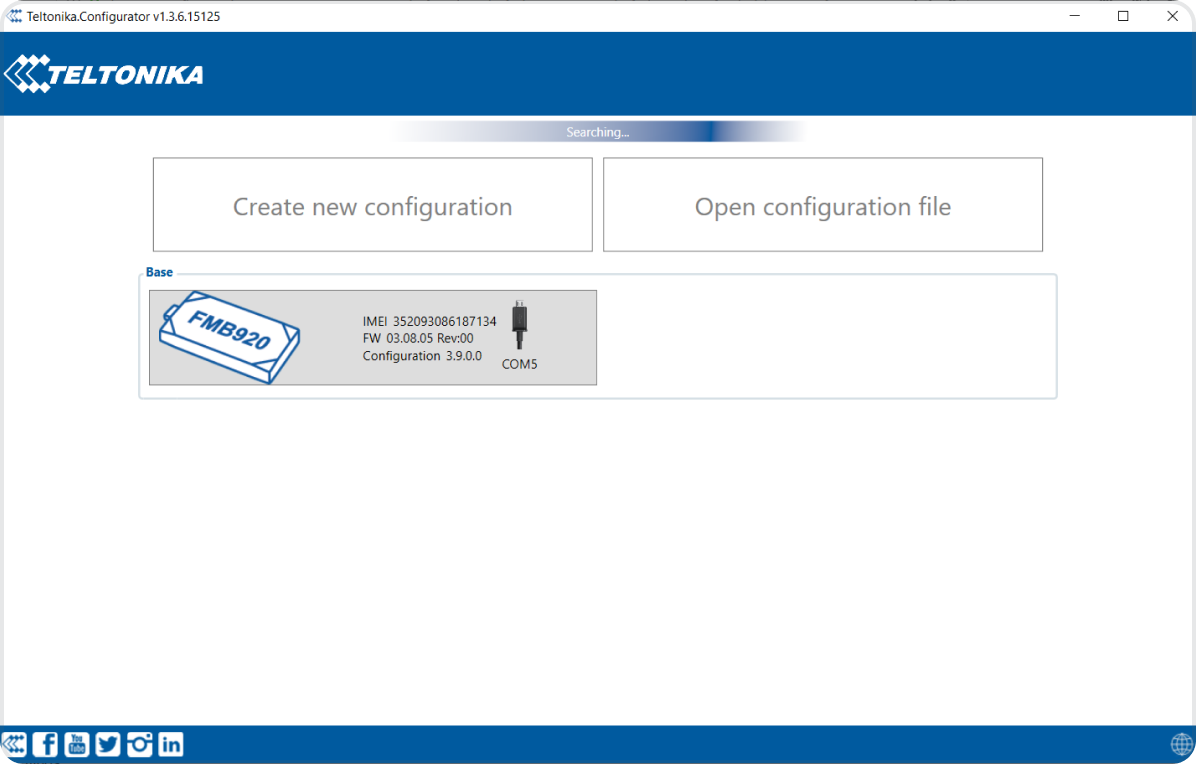

10. Якщо п.8 був коректно виконаний, на стартовому екрані буде видно підключений USB-кабелем пристрій, який слід обрати.

Конфігуратор зчитає налаштування пристрою, про що буде відображене повідомлення.

Примітка: конфігуратор на першому з екранів, Status, відображає інформацію про поточний стан трекера. Якщо вказаний екран не містить такої інформації, а лише повідомлення "Collecting Data.", це може свідчити про несумісність прошивки пристрою із даною версією конфігуратора, і тоді варто завантажити з сайту виробника конфігуратор більш ранньої версії.

Налаштування

1. Встановити параметри: Server Settings
   Domain: sp.sdsystems.dev Port: 21328
2. В разі необхідності змінити параметри GPRS Settings -> APN (така потреба може мати місце в залежності від умов угод, укладених з мобільним оператором);
3. При потребі внести зміни в значення параметрів. Зокрема рекомендується змінити на власні логін/пароль для зчитування/модифікації параметрів через SMS-команди та PIN-код підключення по Bluetooth:
   • SMS \ Call Settings і. SMS Commands Login Password
   • Bluetooth і. General Local PIN
4. Записати оновлену конфігурацію на пристрій натиснувши кнопку Save to device. Також, гарною практикою є збереження власної конфігурації в файл за допомогою функції Save to file для подальшого використання на інших пристроях;

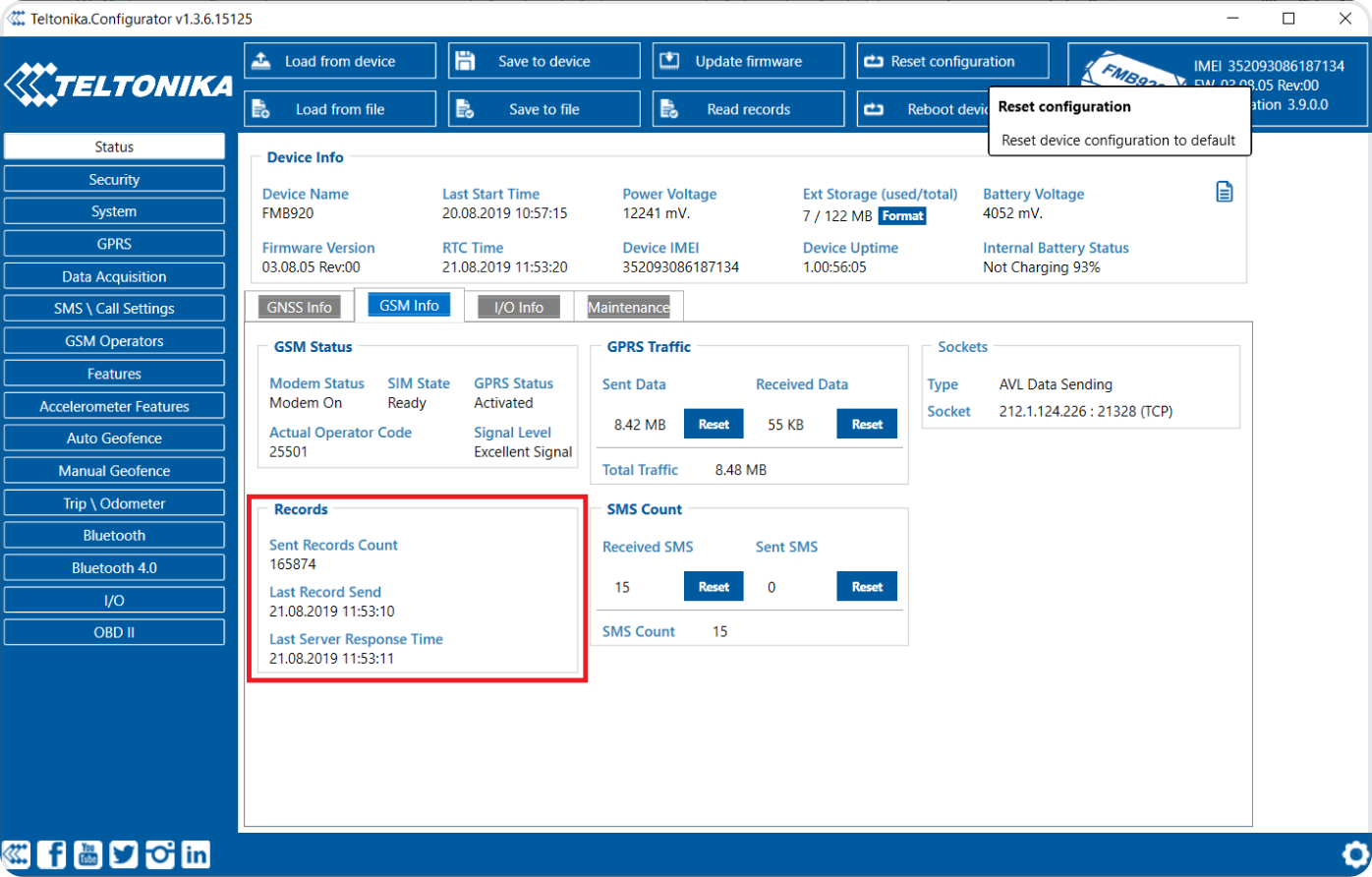

5. Переконатися, що пристрій з оновленою конфігурацією працює і надсилає дані на сервер, для чого оцінити інформацію на екрані Status, вкладка GSM Info, розділ Records (він інформує про кількість відправлених на сервер записів, їх число повинно видимо збільшуватись, а також оновлюватись час відправки даних та відповіді від сервера).

Конфігурування через Bluetooth

Трекери Teltonika оснащені Bluetooth-модулем можуть бути під'єднані до комп'ютера стандартними засобами операційної системи Windows.

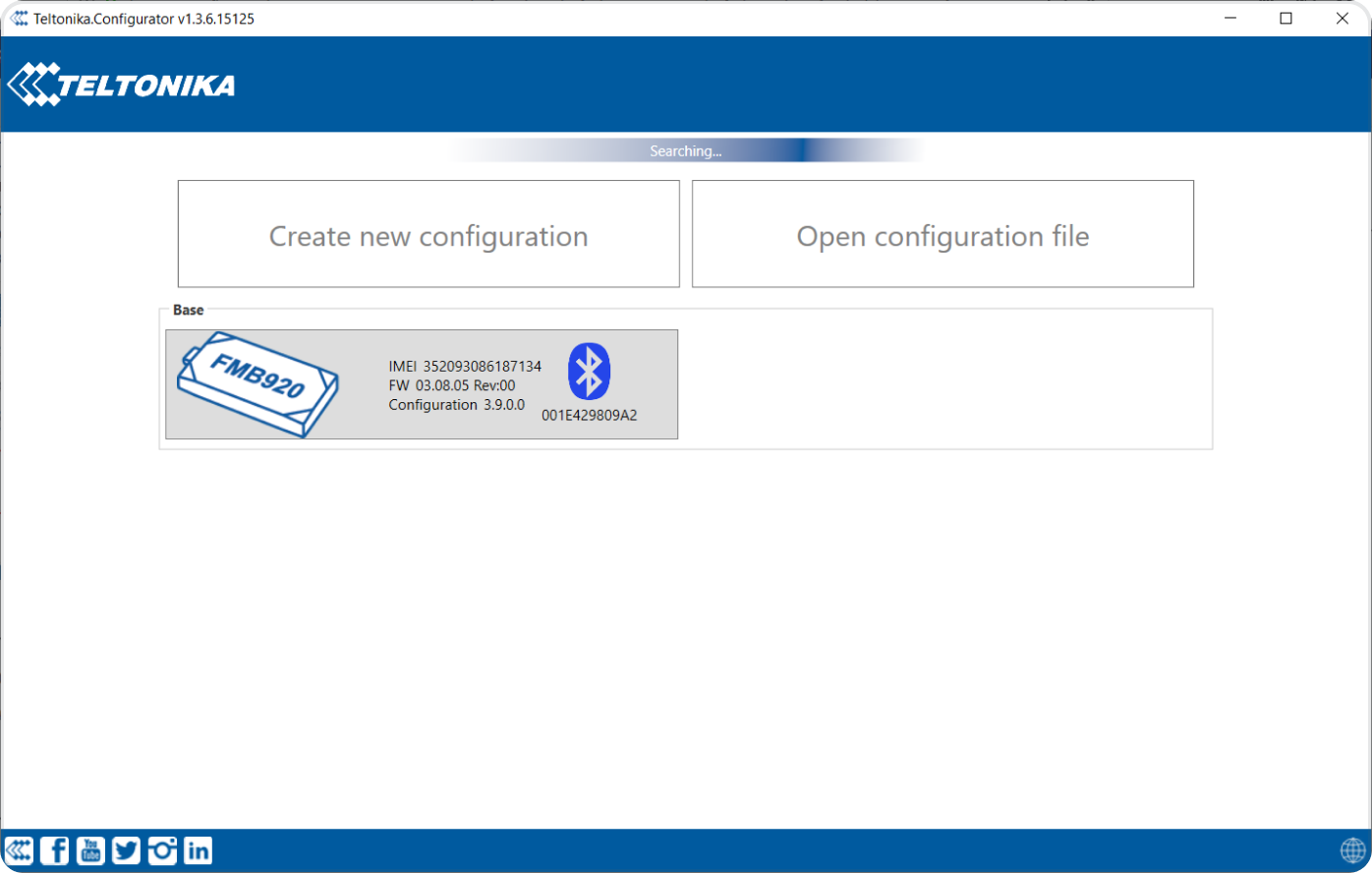

В разі успішного приєднання пристрій буде відображатися в конфігураторі і доступним для вибору із відповідним способом підключення:

Подальші дії з конфігурування ідентичні тим, що й при використанні підключення USB-кабелем.

Стандартний PIN-код Bluetooth Teltonika: 5555

Конфігурування через SMS

Після того, як трекер був сконфігурований з допомогою комп'ютера, подальша зміна параметрів може бути здійснена віддалено, через SMS.

Для цього необхідно знати мобільний номер встановленої в трекер SIM-карти, тому неохідно до встановлення пристрою в автомобіль фіксувати відповідність номерів SIM-карт конкретним пристроям (їх IMEI).

Функціонал конфігурування через SMS доступний, якщо він активований (Enable) у відповідному розділі SMS \ Call Settins - Allow SMS Data Sending.

Гарною практикою є приділення уваги щодо захисту від несанкціонованого доступу, для чого встановити власні логін/пароль на SMS-команди (параметри Login та Password розділу SMS Commands).

Принципи роботи з трекером через SMS-команди описані виробником на ресурсі Teltonika Wiki Knowledge Base (FMB920 Manual):

• перелік команд - FMB920 SMS/GPRS commands (FMB SMS/GPRS Commands: oldmanual)

• перелік параметрів - FMB Device Family Parameter list

Формат SMS: ЛОГІН пробіл ПАРОЛЬ пробіл КОМАНДА пробіл ЗНАЧЕННЯ В разі відсутності встановленого логіну та паролю перед командою повинні бути зазначені 2 пробіли.

Наприклад: * для заміни параметрів сервісу (серверу) приймання даних необхідно на номер трекера надіслати SMS наступного змісту:

__login pass setparam 2004:sp.sdsystems.dev;2005:21328__

• для зміни параметра APN (Access Point Name) необхідно на номер трекера надіслати SMS наступного змісту:

  login pass setparam 2001: customer.kyivstar.net

• де 2001 - ідентифікатор параметра APN відповідно до даних сторінки FMB Device Family Parameter list

Корисно знати: ID конфігураційного параметра, також відображається у спливаючому вікні в конфігураторі, при наведенні курсора мишки на відповідний параметр.

Припустимим є конфігурування кількох параметрів одночасно, для цього вони розділяються символом "крапка з комою" (";"), наприклад:

login pass setparam 2001:customer.kyivstar.net;2002:apnlogin;2003:apnpass

При цьому варто пам'ятати про обмеження довжини повідомлення SMS значенням 160 символів.

Вирішення проблем

Інколи виникають ситуації, коли трекер увімкненний в автомобілі, але не знаходить жодного супутника, тому відсилає на сервер неактуальні координати свого місцеперебування.

При надсиланні SMS команди: login pass ggps трекер надає наступну відповідь: "GPS Data not Available/ No GPS signal"

Вирішити зазначену проблему можливо за допомогою надсилання SMS команд наступного змісту: * login pass cpureset * login pass ggps

Результатом виконання зазначених команд є отримання повідомлення від трекеру поточного місцярозташування.

Наприклад: D:20/9/23 T:7:10:47 S:0.00 C:50.365262, 33.287562 Url: http://maps.google.com/?q=50.365262,33.287562&om=1speed:0

Необхідно пам’ятати, що при викориcтанні вищезазначених команд налаштування трекера не змінюються до заводських. Таким чином вирішується проблема з некоректною роботою трекера щодо визначення його місцярозташування.
